特徴

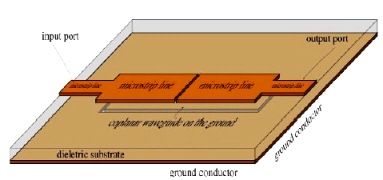

バンドパスフィルタの構造
  • 超広帯域通過特性
  • 超低挿入損失
  • 平坦、かつ低い群遅延特性
  • 優れた帯域外特性
  • 構造が斬新、かつ極めて単純

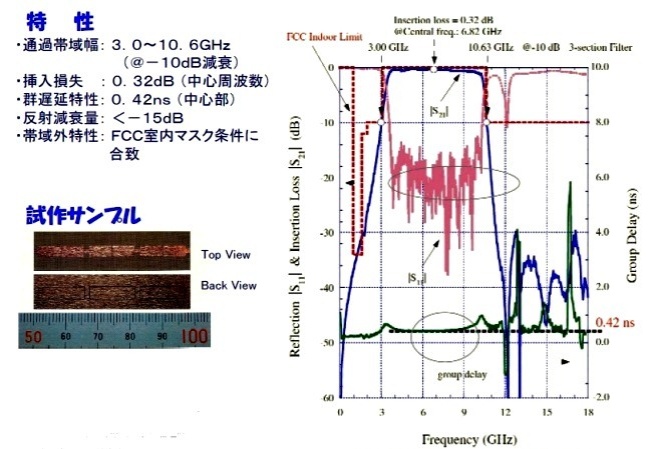

特性と試作サンプル

特性と試作

試作したUWB用バンドバスフィルタの特性

ブロードサイド結合とは・・・
差動信号配線の構成方法の１つで、多層プリント基板の上下２つの層を使って構成する。
他の構成方法としてエッジ結合があり、こちらは２本の信号配線を同じ配線層上に横に並べて配置する。
ブロードサイド結合は配線密度を高められる利点がある反面、誘電体層の厚さの誤差などの影響を受け、対称性を確保しづらい弱点も併せ持つ。

知的財産

特許第4565145号　超広帯域バンドパスフィルタ
特許第4565146号　マルチバンド超広帯域バンドパスフィルタ
